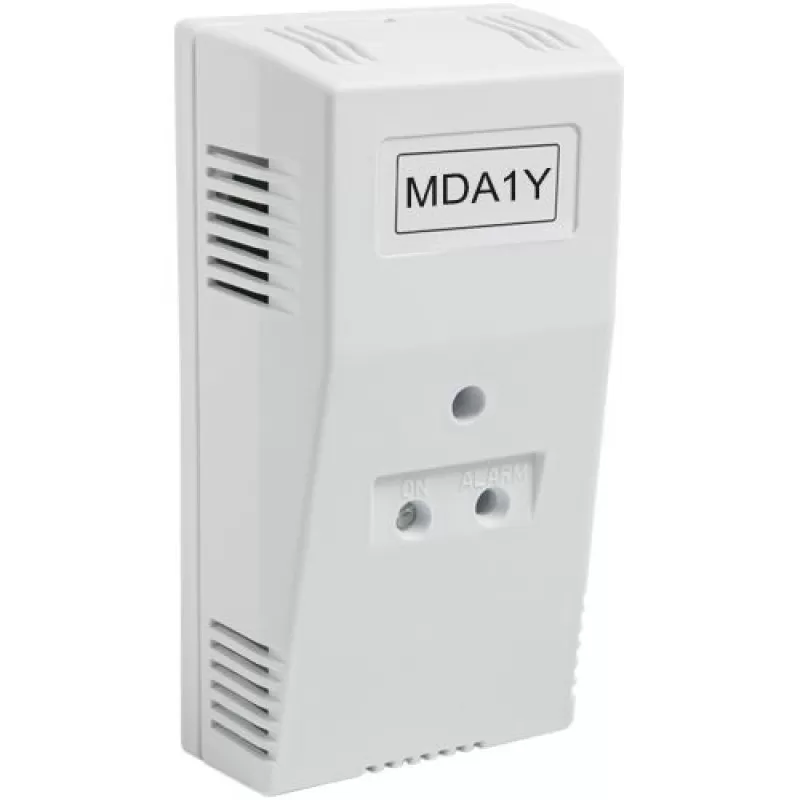

Accesoriu detectie incendiu Cofem Modul adresabil pentru actionarea altor sisteme, MDA1Y

Dispozitiv analogic cu microprocesor, adresabil (cu separator de scurtcircuit), instalat ca element separat n bucla.
Modulele se alimenteaza de la bucla, dar au nevoie de o sursa auxiliara de 30V pentru a asigura energia necesara dispozitivelor controlate de relee. Ele monitorizeaza prezenta tensiunii n linia de alimentare auxiliara de 30V si n iesirea releelor monitorizate.
Modulul este protejat de o siguranta resetabila de 0,9A, iar fiecare iesire este monitorizata de o siguranta de 0,5A. Aprinderea intermitenta a LED-ului de culoare rosie indica comunicarea cu sistemul Lyon. Culoarea verde a LED-ului indica actionarea unui releu.
Dispozitivul este asezat ntr-o cutie dreptunghiulara termo-rezistenta din ABS.
Acesta este un modul cu doua iesiri de releu cu activare simultana (cu o singura functie), nu numai n ceea ce priveste tipul de aplicare (avertizor acustic, comutatoare sau releu transversal), dar si n sincronizarea lor si n combinatie cu alti senzori care le activeaza.
Releul de iesire R1 este monitorizat cu o rezistenta de capat de linie de 33K, indicnd starea de circuit deschis, scurt-circuit sau punere la pamant. Releul de iesire R2 actioneaza ca un contact separat galvanic cu comutare normal deschis NO si normal nchis NC, nemonitorizat, a carui aplicatie tipica este comanda electrica a electromagnetilor usilor rezistente la foc.
Avnd n vedere consumul produsului n cadrul sistemului, se recomanda instalarea unui surse externe de alimentare atunci cnd sunt conectati mai mult de 10 electromagneti n total per sistem de detectie.
MDA1Y este conform standardului EN 54-18 si contine marcajul de conformitate atribuit de AENOR.
